PCB Üretimi

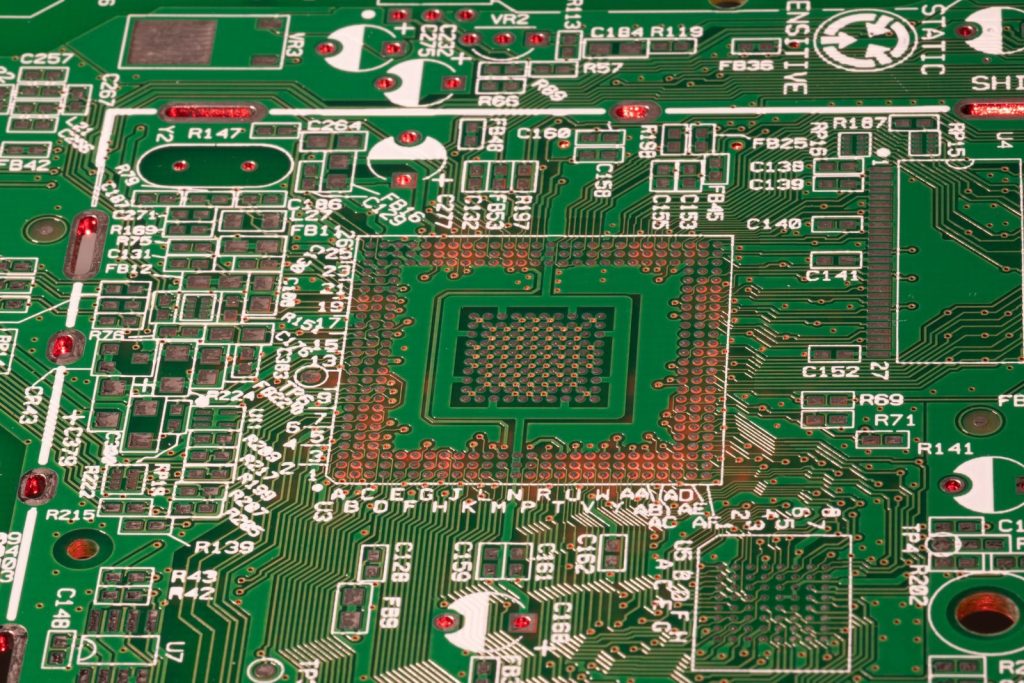

Boş baskılı devre kartı (PCB) üzerinde pad ve serigrafi

Çin’deki Ofisimiz Üzerinden PCB Üretimi

SCE Elektronik, boş PCB’leri (baskılı devre kartlarını) Çin’deki ofisimiz aracılığıyla çalıştığımız PCB üreticilerinde ürettiriyor. Siparişinizi Türkiye’de biz alıyor, dosyalarınızı üretime uygunluk açısından kontrol ediyor, üretimi Çin ofisimiz üzerinden takip ediyor ve kartları Türkiye’ye getiriyoruz.

Böylece dünyanın en büyük PCB üretim merkezinin kapasite ve maliyet avantajından yararlanırken, tüm süreç boyunca Türkçe konuşan tek bir muhatapla çalışırsınız. Dilerseniz üretilen kartların PCB dizgi, komponent tedariği ve testini de aynı ekip yürütür.

Ürettiğimiz PCB Türleri

  • FR4 PCB: En yaygın kart malzemesi. Tek yüzlü, çift yüzlü ve çok katmanlı kartlarda kullanılır; endüstriyel kontrol, otomasyon ve haberleşme ürünlerinin çoğu FR4’tür.
  • CEM-1 PCB: Tek yüzlü, ekonomik bir malzeme. Basit devreli, yüksek adetli ürünlerde (aydınlatma, güç kaynakları, ev elektroniği) maliyeti düşürür.
  • Alüminyum PCB: Metal tabanı ısıyı hızla dağıtır. LED aydınlatma, motor sürücü ve güç devrelerinde tercih edilir.
  • Flex (esnek) ve rijit-flex PCB: Bükülebilir taban sayesinde dar, katlanan ya da hareketli bölümlerde kullanılır; rijit-flex kartlarda sert ve esnek bölümler tek kartta birleşir. Ayrıntı: Flex PCB Nedir?.
  • Çok katmanlı PCB: Yoğun ve yüksek hızlı devreler için dört ve daha fazla katmanlı kartlar. Ayrıntı: Çok Katmanlı PCB.

Teklif İçin Gerekli PCB Bilgileri

Doğru fiyat ve süre verebilmemiz için aşağıdaki bilgiler yeterlidir:

  • Katman sayısı ve kart ölçüsü
  • Malzeme ve kart kalınlığı (ör. 1,6 mm FR4)
  • Bakır kalınlığı (ör. 1 oz / 35 µm)
  • Yüzey kaplaması: HASL, kurşunsuz HASL, ENIG ya da OSP
  • Lehim maskesi ve serigrafi rengi
  • En küçük yol genişliği, yol aralığı ve delik çapı
  • Adet ve istenen teslim tarihi

Bu özelliklerin bir kısmını bilmiyorsanız sorun değil: Gerber dosyanızı inceleyip projeye uygun seçenekleri biz öneririz. Dosyaların nasıl hazırlanacağını PCB Dizgi İçin Gerekli Dosyalar ve Gerber Dosyası Nedir? yazılarımızda anlattık.

PCB Üretim Süreci

  1. Dosya kontrolü: Gerber ve delik dosyaları üretime uygunluk açısından incelenir; bir sorun görülürse üretimden önce size bildirilir.
  2. Teklif ve onay: Malzeme, adet ve teslim tarihi netleşir, teklif onayınıza sunulur.
  3. Üretim: Kartlar Çin’deki anlaşmalı üreticilerimizde üretilir; süreç Çin ofisimiz tarafından takip edilir.
  4. Kontrol ve sevkiyat: Üretilen kartlar kontrol edilip paketlenir ve Türkiye’ye gönderilir.
  5. Dizgi (isteğe bağlı): Kartlar SMD dizgi ve THT dizgi ile dizilir; iki yüzünde komponent olan kartlarda çift yüzlü SMD dizgi uygulanır.

Bir PCB’nin katmanlarını ve yapısını görsel olarak anlatan yazımız: PCB Nedir?

PCB Üretimi ve Dizgi Tek Elden

  • Tek muhatap: PCB, komponent, dizgi ve test için tek teklif ve tek iletişim noktası.
  • Esnek tedarik: Komponentleri biz temin edebiliriz, siz de gönderebilirsiniz. Bulunması zor parçalar için muadil çalışması yaparız.
  • Prototipten seri üretime: Az adetli numuneden seri üretime aynı dosyalarla geçilir. Ayrıntı: Prototip Üretim.
  • Gizlilik: Tasarım dosyalarınız yalnızca sizin üretiminiz için kullanılır, üçüncü kişilerle paylaşılmaz.

PCB Üretim Fiyatını Neler Belirler?

PCB fiyatı; katman sayısına, kart ölçüsüne ve panele kaç kart sığdığına, malzemeye, bakır kalınlığına, yüzey kaplamasına, adede ve istenen teslim süresine göre değişir. Adet arttıkça kart başına maliyet belirgin şekilde düşer. Sabit bir fiyat listemiz yok; her proje için dosyalarınıza göre teklif hazırlıyoruz. Dizgi maliyetinin nelere bağlı olduğunu PCB Dizgi Fiyatları sayfamızda anlattık.

Sık Sorulan Sorular

Sadece boş PCB siparişi verebilir miyim?

Evet. Yalnızca boş PCB ürettirebilir ya da PCB ile birlikte dizgi, komponent tedariği ve test hizmeti alabilirsiniz.

PCB üretimi ne kadar sürer?

Süre; kartın teknolojisine, adede ve sevkiyat yöntemine göre değişir. Teklifimizde tahmini teslim tarihini ayrıca belirtiriz.

Hangi dosyaları göndermeliyim?

Boş PCB için Gerber ve delik (drill) dosyaları yeterlidir. Dizgi de yapılacaksa BOM listesi ve pick-and-place dosyası gerekir.

Küçük adetle üretim yapıyor musunuz?

Evet. Prototip ve numune adetleri için de teklif veriyoruz; onaylanan tasarımı seri üretime taşıyabiliriz.

Projeniz için teklif alın: Kartınızın Gerber dosyasını, malzeme ve adet bilgisini info@sceelektronik.com adresine gönderin ya da iletişim formunu doldurun; Türkiye genelindeki projelere özel teklif hazırlıyoruz.
