Flex PCB (esnek PCB, İngilizcesi flexible PCB ya da FPC), bükülebilen ince bir taban malzemesi üzerine üretilen baskılı devre kartıdır. Rijit kartların sığmadığı dar, katlanan ya da hareket eden bölümlerde devreyi taşır. Kablo ve konnektör sayısını azaltır, ürünü hafifletir. SCE Elektronik olarak flex ve rijit-flex PCB’leri Çin ofisimiz üzerinden anlaşmalı üreticilerde ürettiriyor ve dizgisini yapıyoruz.
Flex PCB Nedir?

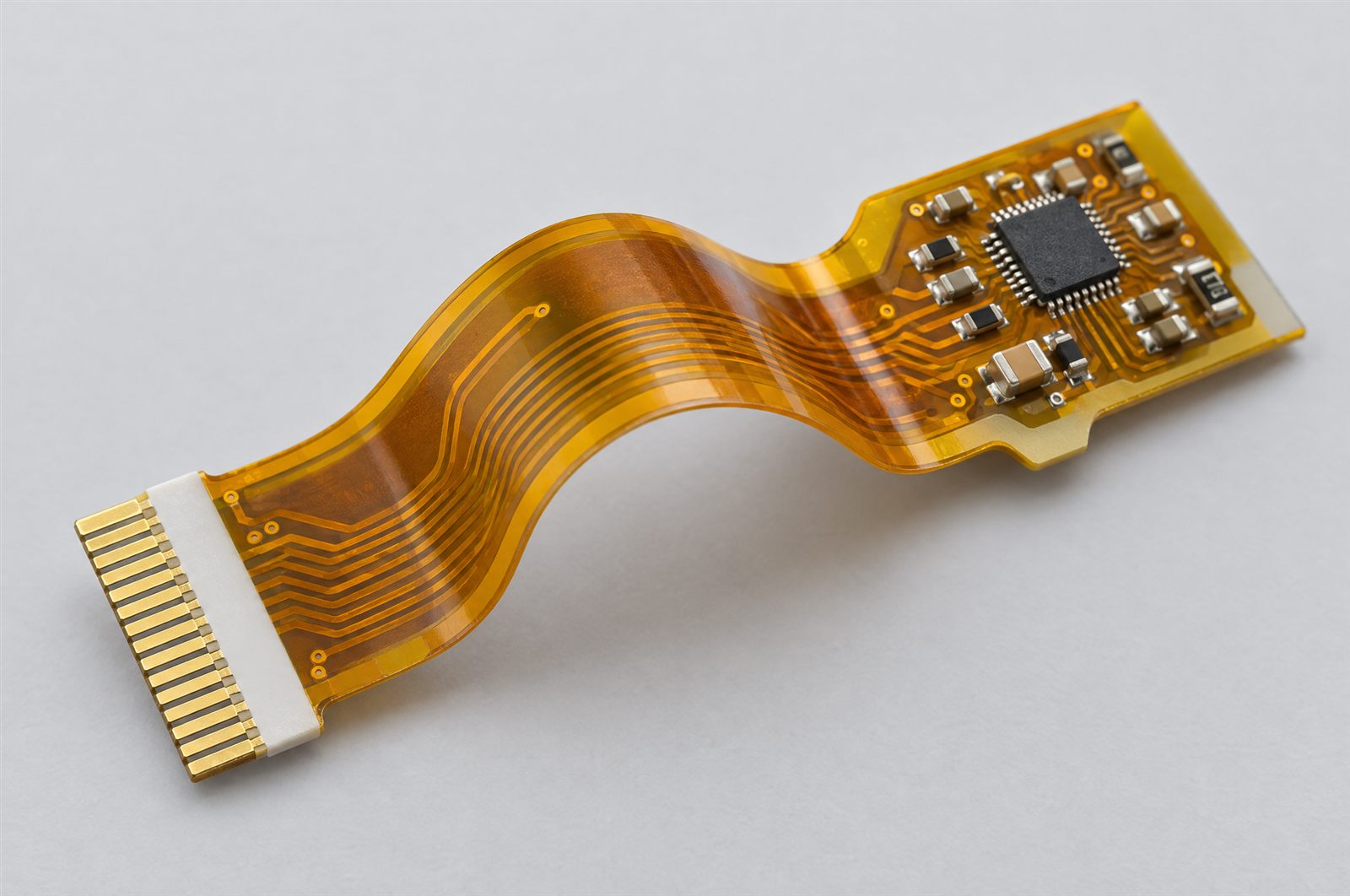

Klasik (rijit) PCB’lerde taban malzemesi FR4 gibi sert bir cam elyaf-epoksi levhadır. Flex PCB’de ise taban, genellikle poliimid adı verilen ince ve bükülebilir bir plastik filmdir. Bakır yollar bu filmin üzerine işlenir, üstü de koruyucu bir filmle kapatılır. Ortaya çıkan kart kâğıt gibi bükülebilir, katlanabilir ve cihazın şekline uydurulabilir.
Flex PCB’ler tek katmanlı, çift katmanlı ve çok katmanlı olarak üretilebilir. Komponent taşıyan bölgeler, altına takviye plakası eklenerek sertleştirilir.
Flex PCB’nin Yapısı ve Malzemeleri
- Taban film (poliimid): Isıya dayanıklı, ince ve esnek ana malzeme. Lehimleme sıcaklıklarına dayanabildiği için en yaygın seçenektir.
- Bakır folyo: İletken yolları oluşturur. Sürekli bükülen uygulamalarda haddelenmiş (RA) bakır, sabit montajlarda elektrolitik (ED) bakır tercih edilir.
- Coverlay (koruyucu film): Rijit kartlardaki lehim maskesinin esnek karşılığı. Yolları korur, pad bölgeleri açık bırakılır.
- Takviye (stiffener): Konnektör ve komponent bölgelerini sertleştiren FR4, poliimid ya da metal plaka.
- Yapıştırıcı: Katmanları birbirine bağlar. Daha ince ve dayanıklı kartlar için yapıştırıcısız malzemeler de kullanılır.
Flex, Rijit ve Rijit-Flex PCB Farkı
| Özellik | Rijit PCB | Flex PCB | Rijit-Flex PCB |
|---|---|---|---|
| Taban malzemesi | FR4, CEM-1, alüminyum | Poliimid film | Rijit ve flex katmanlar birlikte |
| Bükülebilirlik | Yok | Bükülür, katlanır | Yalnızca flex bölümler bükülür |
| Ağırlık ve kalınlık | Daha ağır, kalın | Çok ince ve hafif | Orta |
| Maliyet | En düşük | Daha yüksek | En yüksek |
| Tipik kullanım | Kontrol, güç, endüstriyel kartlar | Bağlantı, sensör, giyilebilir | Kablosuz bağlantı gereken kompakt cihazlar |
Rijit-flex kartlarda sert bölümler komponentleri taşır, aradaki esnek bölümler bağlantı kablosunun yerini alır. Böylece konnektörler ve kablolar ortadan kalkar. Rijit-flex kartları da Çin ofisimiz üzerinden anlaşmalı üreticilerde ürettiriyoruz.
Flex PCB Nerelerde Kullanılır?
- Ekran ve kamera bağlantıları: Ana kart ile ekran ya da kamera modülü arasındaki ince bağlantılar
- Giyilebilir ve medikal cihazlar: Vücuda uyan sensörler, işitme cihazları, takip cihazları
- Otomotiv: Gösterge panelleri, aydınlatma modülleri, direksiyon ve koltuk elektroniği
- LED aydınlatma: Kıvrımlı yüzeylere uyan LED şerit ve modüller
- Endüstriyel sensörler ve hareketli parçalar: Sürekli hareket eden yazıcı kafaları, robot eklemleri, kapak bağlantıları
Flex PCB Tasarımında Dikkat Edilenler
Flex kartın uzun ömürlü olması büyük ölçüde tasarıma bağlıdır:
- Bükülme yarıçapı: Kart ne kadar keskin bükülürse bakır o kadar çabuk yorulur. Genel kural olarak bükülme yarıçapı, tek katmanlı kartlarda kart kalınlığının en az 6 katı, çift katmanlılarda en az 10 katı olmalıdır (IPC-2223).
- Bükülme bölgesi: Bu bölgeye via ve komponent konmaz; yollar bükülme eksenine dik geçirilir.
- Yol geometrisi: Keskin köşeler yerine yuvarlatılmış köşeler, pad girişlerinde damla (teardrop) formu kullanılır.
- Takviye yerleşimi: Konnektör ve komponent bölgelerinin altına takviye konur; ZIF konnektörlü uçlarda toplam kalınlık konnektöre uygun seçilir.
- Dinamik mi, statik mi: Kart bir kez bükülüp sabitlenecekse (statik) ya da sürekli hareket edecekse (dinamik) malzeme ve katman yapısı buna göre seçilir.
Genel PCB tasarım adımları için: PCB Tasarımı Nasıl Yapılır?
Flex PCB Nasıl Üretilir?
Flex PCB üretimi rijit karta benzer, ancak ince ve esnek malzeme nedeniyle daha hassas bir süreçtir:
- Malzeme hazırlama: Bakır kaplı poliimid film ölçüsünde kesilir.
- Delme ve kaplama: Delikler açılır, çift ve çok katmanlı kartlarda delik içleri bakırla kaplanır.
- Desen aktarma ve aşındırma: Devre deseni filme aktarılır, fazla bakır kimyasal olarak uzaklaştırılır.
- Coverlay laminasyonu: Koruyucu film ısı ve basınçla yapıştırılır.
- Yüzey kaplama: Pad’ler genellikle ENIG (nikel-altın) ile kaplanır.
- Takviye montajı: Gereken bölgelere takviye plakaları yapıştırılır.
- Kesim ve test: Kartlar lazer ya da kalıpla kesilir, elektriksel testten geçirilir.
Flex PCB’leriniz Çin ofisimiz üzerinden anlaşmalı üreticilerde üretilir. Süreç ve teklif bilgileri için: PCB Üretimi
Flex PCB Dizgisi
Flex kartlara SMD dizgi yapılabilir, ancak ince kart dizgi sırasında düz durmadığı için özel önlemler gerekir. Kartlar taşıyıcı paletlere sabitlenir, komponent bölgeleri takviyeyle sertleştirilir ve lehimleme profili ince malzemeye göre ayarlanır. Boş flex PCB üretimini, komponent tedariğini ve dizgiyi tek elden yürütüyoruz. Ayrıntı: SMD Dizgi
Flex PCB Teklifi İçin Gerekli Bilgiler
- Gerber dosyaları ve takviye/bükülme bölgelerini gösteren çizim
- Katman sayısı, toplam kalınlık ve bakır kalınlığı
- Coverlay rengi ve yüzey kaplaması
- Takviye malzemesi ve yerleri
- Statik ya da dinamik kullanım bilgisi
- Adet ve istenen teslim tarihi; dizgi de yapılacaksa BOM ve pick-and-place dosyası
Sık Sorulan Sorular
Flex PCB ile FPC aynı şey mi?
Evet. FPC, “flexible printed circuit” (esnek baskılı devre) kısaltmasıdır ve flex PCB ile aynı anlamda kullanılır. “FPC kablo” ise genellikle hazır, standart düz bağlantı kablolarını ifade eder.
Flex PCB rijit PCB’den pahalı mı?
Genellikle evet. Poliimid malzeme, coverlay ve takviye gibi ek adımlar maliyeti artırır. Buna karşılık kablo ve konnektörleri ortadan kaldırarak toplam ürün maliyetini düşürebilir.
Flex PCB’ye dizgi yapılır mı?
Evet. Taşıyıcı palet ve takviye kullanılarak flex kartlara SMD dizgi yapıyoruz.
Rijit-flex PCB üretiyor musunuz?
Evet. Rijit-flex kartları da Çin ofisimiz üzerinden anlaşmalı üreticilerde ürettiriyor ve dizgisini yapıyoruz.
Flex PCB’nin ömrü ne kadardır?
Doğru bükülme yarıçapı ve malzemeyle tasarlanan statik kartlar, rijit kartlar kadar uzun ömürlüdür. Sürekli hareket eden (dinamik) uygulamalarda ömür, bükülme sayısına ve tasarıma bağlıdır.
Projeniz için teklif alın: Flex PCB’nizin Gerber dosyalarını ve adet bilgisini info@sceelektronik.com adresine gönderin ya da iletişim formunu doldurun; Türkiye genelindeki projelere özel teklif hazırlıyoruz.
