Elektronik Dizgi Nedir?

Müşterilerimizle görüştüğümüzde sıkça karşılaştığımız bir soru var: “Dizgi tam olarak ne anlama geliyor?” Elektronik üretim sürecinin belki de en kritik aşamalarından birini oluşturan dizgi, aslında bir kartın işlevsel bir ürüne dönüşmesindeki en önemli adımlardan biri. Bu yazıda, SCE Elektronik olarak bu süreci nasıl ele aldığımızı sizinle paylaşmak istedik.

Dizgi Kavramına Kısa Bir Bakış

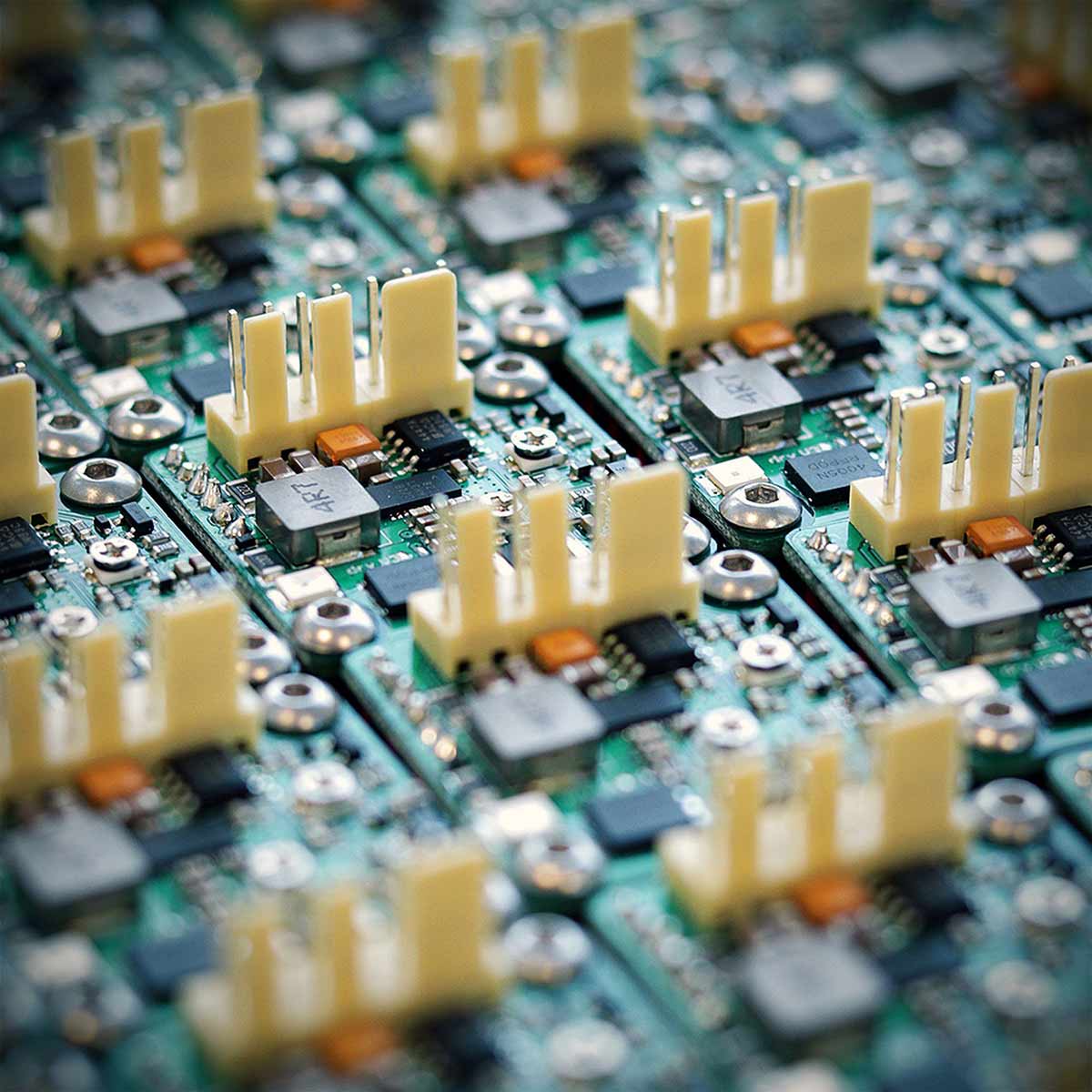

Dizgi, en yalın haliyle, elektronik komponentlerin baskılı devre kartı (PCB) üzerine yerleştirilip lehimlenmesi işlemidir. Direnç, kondansatör, entegre devre gibi onlarca hatta yüzlerce komponent, milimetrik hassasiyetle kart üzerindeki doğru noktalara yerleştirilir. Bu süreç ne kadar özenli yürütülürse, ortaya çıkan ürün de o kadar güvenilir olur.

İki Ana Dizgi Yöntemi

Sektörde yaygın olarak kullanılan iki temel dizgi yöntemi bulunuyor: SMT (Surface Mount Technology) ve THT (Through Hole Technology).

SMT dizgide komponentler kartın yüzeyine doğrudan lehimlenir. Bu yöntem, günümüz elektronik cihazlarının küçülmesinde büyük rol oynuyor çünkü çok daha küçük komponentlerin, çok daha yoğun bir şekilde karta yerleştirilmesine imkân tanıyor.

THT dizgide ise komponentlerin bacakları kart üzerindeki deliklerden geçirilerek lehimlenir. Bu yöntem, mekanik dayanıklılık gerektiren veya yüksek güç taşıyan komponentler için hâlâ tercih ediliyor.

Birçok projede, biz de bu iki yöntemi bir arada kullanarak karma dizgi çözümleri sunuyoruz.

Dizgi Süreci Adım Adım Nasıl İşliyor?

Süreç, kart üzerine lehim pastasının şablon (stencil) yardımıyla uygulanmasıyla başlıyor. Ardından yüksek hassasiyetli pick&place makinelerimiz, her komponenti tasarımda belirtilen konuma yerleştiriyor. Bu noktada hız kadar hassasiyet de büyük önem taşıyor; çünkü mikron seviyesindeki bir sapma bile komponentin yanlış temas etmesine neden olabiliyor.

Yerleştirme tamamlandıktan sonra kart, reflow fırınından geçiriliyor. Fırın içerisindeki kontrollü ısıtma süreciyle lehim pastası eriyor ve komponentler karta kalıcı olarak bağlanıyor. Bu aşamadaki sıcaklık profili, komponentlerin zarar görmemesi için titizlikle belirleniyor.

Kalite Neden Bu Kadar Önemli?

Dizgi aşamasında yapılan bir hata, üretimin sonraki adımlarında fark edilmezse sahada ciddi arızalara yol açabilir. Bu yüzden biz her kartı AOI (Otomatik Optik İnceleme) sistemlerinden geçiriyor, gerekli görülen durumlarda X-Ray inceleme de uyguluyoruz. Amacımız, gözle görülemeyen lehim hatalarını dahi üretim aşamasında yakalamak.

SCE Elektronik Olarak Yaklaşımımız

Elektronik dizgi, sadece makine hızından ibaret bir süreç değil. Doğru ekipman, deneyimli operatörler ve sıkı kalite kontrol adımlarının bir araya gelmesiyle anlam kazanıyor. SCE Elektronik olarak, prototip aşamasından seri üretime kadar her ölçekteki dizgi ihtiyacınıza uygun çözümler sunuyoruz.
