PCB montajı, tasarımı tamamlanmış boş kartın komponentlerle donatılıp lehimlenerek çalışan ürüne dönüştürülmesidir. Süreç sırasıyla dosya kontrolü, komponent tedariği, lehim pastası baskısı, SMT dizgi, reflow, THT montaj, lehimleme ve kalite kontrolden oluşur. Her adımın kalitesi bir sonrakini doğrudan etkiler.
Elektronik üretim dünyasında yıllardır çalışan bir ekip olarak, bize en sık sorulan sorulardan biri şu: “PCB montajı gerçekte nasıl gerçekleşiyor?” Bu yazıda, SCE Elektronik olarak her gün üretim hattımızda uyguladığımız süreci sizlerle paylaşmak istedik.
PCB Montajı Nedir?
PCB montajı, baskılı devre kartı (Printed Circuit Board) üzerine elektronik komponentlerin yerleştirilip lehimlenmesi işlemidir. Kulağa basit gelse de aslında birçok hassas adımdan oluşan, dikkat ve deneyim gerektiren bir süreçtir. Küçük bir hata bile kartın tamamen çalışmaz hale gelmesine yol açabilir.
1. Tasarım ve Kart Hazırlığı
Her şey doğru bir PCB tasarımıyla başlar. Gerber dosyaları, BOM (malzeme listesi) ve pick&place dosyaları eksiksiz ve tutarlı olmalı. Biz bu aşamada müşterilerimizin tasarım dosyalarını detaylıca inceliyor, üretime uygunluk açısından kontrol ediyoruz. Çünkü tasarımdaki küçük bir tutarsızlık, üretim aşamasında büyük gecikmelere neden olabiliyor.
2. Komponent Tedariği
Doğru komponenti, doğru zamanda tedarik etmek montajın belki de en kritik parçası. Piyasada yaşanan tedarik sıkıntıları göz önüne alındığında, güvenilir tedarikçi ağına sahip olmak fark yaratıyor. Biz SCE Elektronik olarak geniş tedarikçi ağımız sayesinde hem orijinal hem de uygun maliyetli komponentleri müşterilerimize sunabiliyoruz.
3. SMT Dizgi (Yüzey Montaj Teknolojisi)

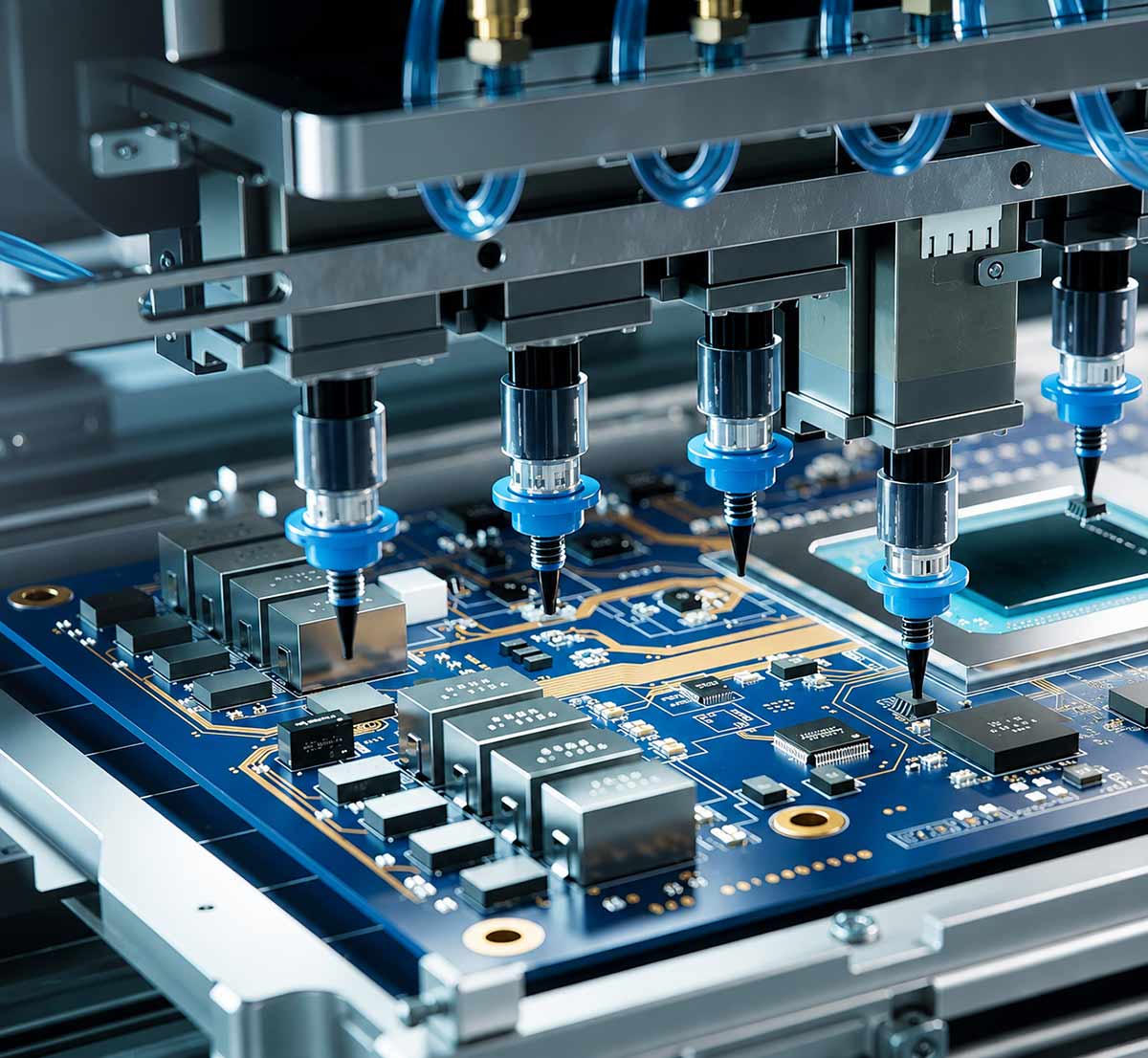

Komponentler kart üzerine geldiğinde sırada SMT dizgisi var. Bu aşamada önce kart üzerine lehim pastası şablon (stencil) yardımıyla uygulanır. Ardından yüksek hassasiyetli pick&place makineleri, komponentleri mikron seviyesinde doğrulukla kart üzerindeki yerlerine yerleştirir. Son olarak kart, reflow fırınından geçirilerek lehim pastası eritilir ve komponentler kalıcı olarak karta bağlanır.
4. Kalite Kontrol
Montaj bittikten sonra işimiz bitmiyor, aslında yeni başlıyor diyebiliriz. AOI (Otomatik Optik İnceleme) cihazlarıyla kart üzerindeki her lehim noktası kontrol edilir. Gerekli görülen kartlarda X-Ray inceleme de uygulanarak gözle görülemeyen lehim hataları tespit edilir. Bu titiz kontrol süreci, hatalı bir kartın müşteriye ulaşmasını engelliyor.
5. Fonksiyon Testi
Son aşamada kartlar, tasarlandıkları işlevi gerçekten yerine getirip getirmediklerini anlamak için fonksiyonel testlerden geçirilir. Bu test, kartın sahada karşılaşacağı koşulları simüle ederek olası sorunları üretim aşamasında ortaya çıkarmamızı sağlıyor.
Neden Doğru Bir Üretim Ortağı Önemli?
PCB montajı, tek bir makineyle değil; doğru ekipman, deneyimli operatörler ve sıkı kalite kontrol süreçleriyle bir bütün olarak başarıya ulaşır. SCE Elektronik olarak elektronik kart üretimi, dizgi ve komponent tedariği hizmetlerimizle, projelerinizin fikir aşamasından seri üretime kadar her adımında yanınızda olmaktan mutluluk duyuyoruz.
Projeniz için PCB montajı desteğine ihtiyacınız varsa, ekibimizle iletişime geçmekten çekinmeyin. Sizin için en verimli ve güvenilir üretim sürecini birlikte planlayalım.
PCB Montaj Türleri
- SMT montaj: Yüzey montajlı komponentlerin lehim pastası, otomatik yerleştirme ve reflow fırını ile monte edilmesi.
- THT montaj: Delikli komponentlerin karta takılıp dalga lehimleme veya el lehimi ile lehimlenmesi.
- Karma montaj: SMT ve THT adımlarının aynı kartta sırasıyla uygulanması; genellikle önce SMT, ardından THT yapılır.
THT Montaj ve Lehimleme Nasıl Yapılır?
SMT adımları tamamlandıktan sonra konnektör, büyük kondansatör, trafo gibi delikli komponentler karta takılır. Seri üretimde bu komponentler dalga lehimleme veya seçici lehimleme ile, düşük adetlerde ise el lehimi ile lehimlenir. Lehimleme sonrası fazla bacak boyları kesilir ve lehim noktaları kontrol edilir. Ayrıntılar için THT dizgi sayfamıza bakabilirsiniz.
PCB’nin Yapısı Nasıldır?
PCB, genellikle FR4 adı verilen cam elyaf takviyeli yalıtkan bir malzeme ve üzerindeki bakır katmanlardan oluşur. Bakır yollar komponentler arasındaki bağlantıları sağlar; lehim maskesi bu yolları korur, serigrafi (silkscreen) ise komponent konumlarını ve işaretleri gösterir. Kartlar tek, çift veya çok katmanlı olarak üretilebilir.
Montaj İçin Hazırlanması Gereken Dosyalar
- Gerber dosyaları
- Üretici parça numaralı BOM listesi
- Pick-and-place (centroid) dosyası
- Montaj çizimi, polarite ve özel montaj notları
Bu dosyalar arasındaki tutarsızlıklar (ör. BOM’da olup kartta yeri olmayan parça) montajdan önce çözülmelidir.
PCB Montajında Sık Yapılan Hatalar
- Komponent yön işaretlerinin (polarite) serigrafide açık gösterilmemesi
- Pad ölçülerinin komponent paketine uygun olmaması
- Komponentlerin kart kenarına veya birbirine çok yakın yerleştirilmesi
- BOM listesinde üretici parça numarası yerine yalnızca değer yazılması
Tasarım aşamasında bu noktalara dikkat etmek hem maliyeti hem de üretim süresini azaltır. Maliyet tarafını PCB dizgi fiyatları sayfamızda ele aldık.
Sık Sorulan Sorular
PCB nasıl monte edilir?
Kısaca: lehim pastası basılır, SMD komponentler otomatik olarak yerleştirilir, kart reflow fırınında lehimlenir, varsa THT komponentler takılıp lehimlenir ve kart optik kontrol ile testten geçirilir.
PCB montajı ne kadar sürer?
Süre; komponent sayısına, adede, komponentlerin hazır olup olmamasına ve test gereksinimine göre değişir. Teslim süresi her proje için teklif aşamasında belirlenir.
PCB tasarımı nasıl yapılır?
Şematik çizim, komponent yerleşimi ve yol çizimi adımlarından oluşur. Ayrıntılar için PCB tasarım nasıl yapılır yazımızı inceleyebilirsiniz.
