Elektronik Üretimde ESD (Elektrostatik Deşarj) Korumasının Önemi

Bir elektronik kartı elinizle tuttuğunuzda, vücudunuzdaki statik elektrik binlerce volt olabilir. Bu voltajın büyük bölümünü hissetmezsiniz; ama üretim hattındaki hassas bir MOSFET veya mikrodenetleyici hisseder. ESD hasarı çoğunlukla anında görünmez; bileşen çalışmaya devam eder, ta ki sahada birkaç ay sonra açıklanamaz bir arıza olarak geri dönene kadar. SCE Elektronik olarak ESD’yi üretim sürecimizin görünmez ama en ciddi risklerinden biri olarak görüyor ve buna göre önlem alıyoruz.

ESD Hasarları Neden Görünmez Tehlikedir?

ESD hasarının sinsi tarafı, iki farklı biçimde ortaya çıkmasıdır. Birincisi katastrofik hasar: Deşarj anında bileşen tamamen bozulur, test aşamasında yakalanır. Kötü ama en azından görünürdür. İkincisi ise latent hasar: Bileşen zarar görür ama işlevini sürdürür. Üretim testini geçer, kutuya girer, müşteriye ulaşır. Arıza sahada, genellikle birkaç ay ile birkaç yıl arasında değişen bir süre içinde kendini gösterir.

Latent hasarın üretici açısından maliyeti katastrofik hasarın çok üzerindedir. Saha arızası; ürün iadesi, garanti maliyeti, marka itibarı kaybı ve zaman zaman köken analizi için harcanan mühendislik saatlerini beraberinde getirir. Tüm bunların kaynağında, üretim hattında birinin eldivensiz dokunduğu birkaç saniyelik bir temas yatıyor olabilir.

ESD’ye en duyarlı bileşen ailelerini şöyle sıralayabiliriz:

• MOSFET ve JFET transistörler: Gate oksit tabakası son derece ince; 100V’un altındaki deşarjlar bile kalıcı hasar bırakabilir.
• CMOS entegre devreler: Yüksek empedanslı giriş yapısı nedeniyle ESD’ye karşı doğası gereği hassas.
• RF ve mikrodalga devreleri: Küçük geometrili transistörler ve ince metal izler, düşük enerjili ESD olaylarına bile açık.
• Optoelektronik bileşenler: LED sürücüler, lazer diyotlar ve fotodetektörler, ESD hasarına karşı özellikle kırılgan yapıda.
• Flash bellek ve EEPROM: Yüksek yoğunluklu hücre yapısı nedeniyle hem veri bütünlüğü hem fiziksel hasar açısından risk taşır.

Bu listedeki bileşenler, modern IoT, endüstriyel kontrol ve güç elektroniği kartlarının neredeyse tamamında yer alıyor. Başka bir deyişle, ESD riski yalnızca belirli uygulamalara özgü değil; ürettiğimiz her kartı ilgilendiriyor.

Antistatik Alan (EPA) Oluşturma Standartları

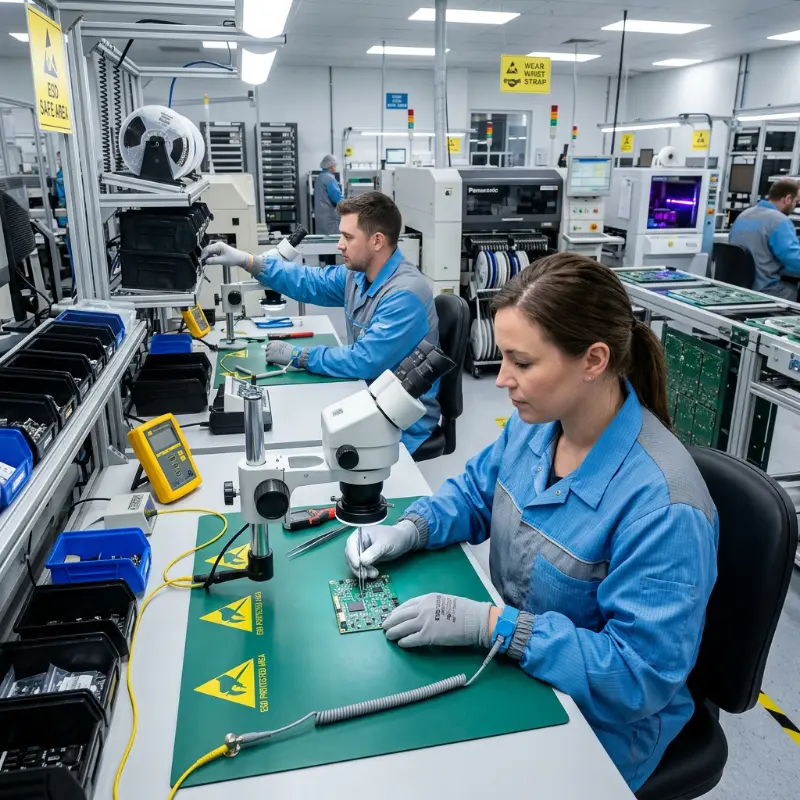

EPA (Electrostatic Protected Area), ESD’ye duyarlı bileşenlerin güvenle işlenebileceği, kontrollü bir üretim ortamıdır. Bir masanın üzerine antistatik örtü sermek EPA kurmak değildir. Gerçek bir EPA; zemin, çalışma yüzeyi, personel topraklaması, ekipman ve ambalaj dahil olmak üzere bir sistemin tamamını kapsamak zorundadır.

SCE Elektronik tesisimizde ANSI/ESD S20.20 ve IEC 61340-5-1 standartları doğrultusunda kurguladığımız EPA’nın temel bileşenleri şunlardır:

• ESD güvenli zemin ve çalışma yüzeyleri: Dissipatif zemin kaplaması ve antistatik iş tezgahları, oluşan statik yükü kontrollü biçimde toprağa iletir. Yüzey direnci düzenli aralıklarla ölçülür ve kayıt altına alınır.
• Personel topraklaması: Üretim hattında görev yapan her personel, bilek kayışı (wrist strap) veya ESD güvenli ayakkabı ile topraklanır. Bilek kayışı sürekliliği, çalışma başlamadan önce test cihazıyla doğrulanır. Bu adımı atlamak, diğer tüm önlemleri anlamsız kılar.
• İyonizasyon: Topraklama yoluyla deşarj edilemeyen yalıtkan yüzeyler için hava iyonizatörleri kullanılır. PCB maskeleme alanları, plastik kasalar ve ambalaj malzemeleri bu kategoriye girer.
• ESD güvenli ekipman: Havya istasyonları, vakum kalemler, pensler ve taşıma sepetleri ESD uyumlu malzemeden seçilir. Aletin ESD güvenli etiketini taşıması yeterli değil; topraklama sürekliliği düzenli olarak test edilir.
• EPA sınır işaretlemesi: Tesisin ESD korumalı bölgesi sarı çizgilerle açıkça işaretlenir. Bu sınırı geçen her personelin EPA gereksinimlerini karşılaması zorunludur.

EPA’nın kurulması kadar sürdürülmesi de kritik. SCE Elektronik olarak ESD ekipmanlarını periyodik olarak test edip sonuçları kayıt altına alıyoruz ve personelin EPA farkındalığını düzenli eğitimlerle canlı tutuyoruz. Bir EPA’nın kalitesi; kâğıt üzerindeki standarttan değil, her vardiyada tutarlı biçimde uygulanıp uygulanmadığından anlaşılır.

Hassas Komponentlerin Saklama ve Taşıma Koşulları

ESD riski yalnızca üretim hattıyla sınırlı değil. Bileşenler depoya girdiği andan itibaren, dizgi makinesine yüklenene kadar geçen sürenin tamamında ESD koruması sağlanmak zorunda. Bu süreçteki bir zafiyetin üretim hattındaki tüm önlemleri geçersiz kılabileceğini, yıllar içinde yaşadığımız birkaç deneyimden öğrendik.

Hassas komponentlerin saklama ve taşımasında uyguladığımız standartlar şöyle:

• ESD güvenli ambalaj: ESD’ye duyarlı bileşenler yalnızca antistatik torbalar, iletken köpük veya ESD güvenli tepsiler içinde saklanır. Standart plastik torbalar veya sıradan köpük malzemeler bu amaç için kesinlikle kullanılmaz; triboelektrik yük birikmesine doğrudan zemin hazırlarlar.
• Depolama koşulları: Bileşenler EPA sınırları içindeki raflarda muhafaza edilir. Nem kontrolü de bu aşamada önem taşır; özellikle MSL (Moisture Sensitivity Level) sınıflandırmalı bileşenler için kuru dolap kullanımı zorunludur.
• Taşıma sırasında topraklama: Bileşenler bir istasyondan diğerine aktarılırken ESD güvenli taşıma sepetleri veya arabalar kullanılır. Açık kart veya bileşeni EPA dışında elde taşımak, en sık yapılan ve en kolay önlenebilecek hatalardan biridir.
• Ambalaj açma protokolü: Yeni gelen bileşen sevkiyatları EPA içinde açılır. Tedarikçi ambalajını EPA dışında açıp bileşenleri içeri taşımak, bir önceki tüm önlemleri boşa çıkarır.
• Etiketleme ve izlenebilirlik: Her ESD hassas bileşen partisi, açılış tarihi ve sorumlu personel bilgisiyle etiketlenir. Bu kayıt, olası bir saha arızasında köken analizini mümkün kılar.

Bu noktada müşterilerimize de bir not düşmek istiyoruz: Üretim için bize gönderilen kartlar veya bileşenler de taşıma sürecinde ESD riskiyle karşı karşıya kalabiliyor. ESD güvenli ambalaj kullanmadan kargo ile gönderilen bir kart, bize ulaştığında zaten zarar görmüş olabilir. Bu nedenle karşılıklı süreç bilinci, kalite güvencesinin ayrılmaz bir parçası.

ESD Korumasında Süreç Disiplini ve Güvence

ESD koruması, görülmeden zarar veren bir riski yönetmekle ilgilidir. Katastrofik hasarlar zaten kendini belli eder; asıl tehlike, testten geçen ama latent hasar taşıyan bileşenlerin sahada arıza üretmesidir. SCE Elektronik olarak bu riski ciddiye alıyor; EPA kurulumundan personel topraklamasına, ambalaj protokolünden periyodik ekipman testine kadar her adımı belgelenmiş bir sürecin parçası olarak yürütüyoruz.

Üretim süreçlerinizde ESD güvencesini nasıl sağladığımızı daha ayrıntılı öğrenmek veya projenizi birlikte değerlendirmek istiyorsanız, SCE Elektronik ile iletişime geçebilirsiniz.
