Elektronik Kartlarda Nem ve Isı Yönetimi Teknikleri

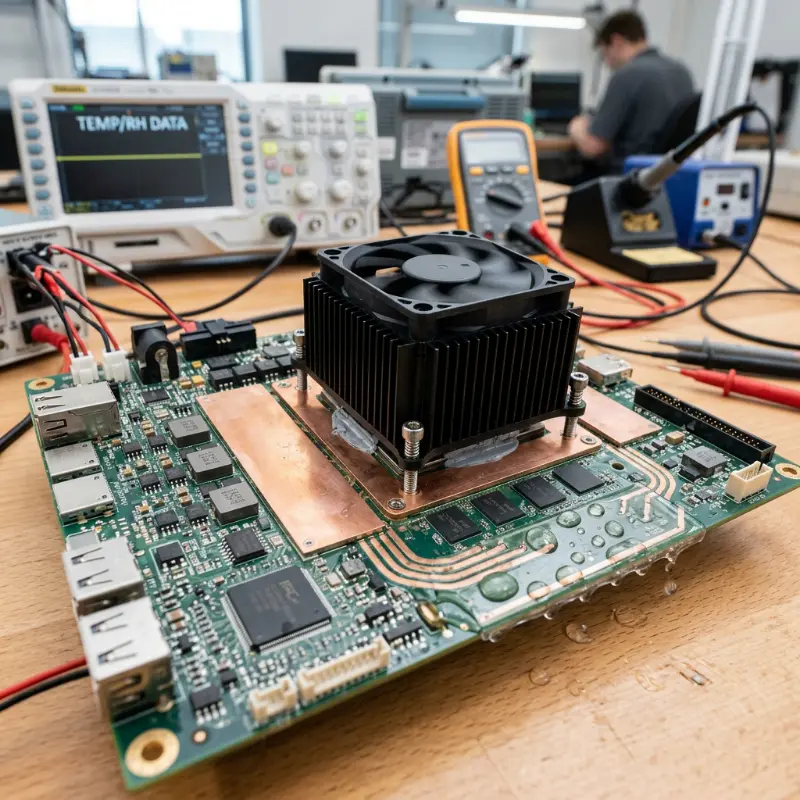

Bir elektronik kart laboratuvar koşullarında mükemmel çalışıyor olabilir. Ama aynı kart saha koşullarına çıktığında nem, toz, titreşim ve aşırı sıcaklık dalgalanmalarıyla yüz yüze gelir. Saha arızalarının büyük bölümü fonksiyonel bir tasarım hatasından değil, bu çevresel koşullara yönelik yetersiz önlemden kaynaklanır. SCE Elektronik olarak zorlu ortam projelerinde nem ve ısı yönetimini tasarımın ayrılmaz bir parçası olarak ele alıyoruz. Bu yazıda hangi koşullarda hangi tekniklere başvurduğumuzu aktarıyoruz.

Konformal Kaplama (Coating) Uygulamaları Nerede Gereklidir?

Konformal kaplama, elektronik kartın yüzeyine uygulanan ince bir koruyucu tabakadır. Nem, toz, kimyasal buhar ve hafif mekanik darbelere karşı kart yüzeyini izole eder. Ancak her kart konformal kaplamayla korunmak zorunda değildir; kaplama kararı uygulamanın çevre koşullarına göre verilmelidir. Biz bu kararı müşteriyle birlikte, ürünün kullanılacağı ortamı analiz ederek alıyoruz.

Konformal kaplama uygulamasını kesinlikle önerdiğimiz ortamlar şunlardır:

• Yüksek nem ve yoğuşma riski taşıyan ortamlar: Açık hava istasyonları, deniz araçları, tarımsal ekipmanlar ve soğuk zincir sistemleri bu kategoriye giriyor. Yoğuşan nem, kart yüzeyinde iletken köprüler oluşturabiliyor ve koruma altına alınmamış bir kartı kısa sürede işlevsiz hale getirebiliyor.
• Kimyasal buhar ve korozyon riski: Endüstriyel tesisler, kimya fabrikaları ve boya atölyeleri gibi ortamlarda asit buharı veya solvent kalıntıları kart yüzeyine zarar veriyor. Konformal kaplama bu kimyasal teması önlüyor.
• Toz ve kirlilik yoğun ortamlar: Madencilik ekipmanları, inşaat makineleri ve tarım araçlarında iletken toz birikmesi leakage akımlarına ve kısa devrelere yol açabiliyor. Kaplama bu riski ortadan kaldırıyor.
• Geniş sıcaklık aralığında çalışan sistemler: Gece-gündüz sıcaklık farkının büyük olduğu uygulamalarda yoğuşma döngüsel bir tehdit oluşturuyor. Kaplama, bu döngüsel nemin kart yüzeyine ulaşmasını engelliyor.

Kaplama malzemesi seçimi de en az kaplama kararı kadar önemli. Akrilik kaplamalar düşük maliyeti ve kolayca rework yapılabilmesiyle prototip ve endüstriyel uygulamalarda sık tercih ettiğimiz seçenek. Silikon kaplamalar geniş sıcaklık aralığında esnekliğini koruduğu için yüksek ısıya maruz kalan uygulamalarda öne çıkıyor. Poliüretan kaplamalar ise kimyasal direnç gerektiren ortamlarda güçlü bir koruma sağlıyor. Epoksi bazlı kaplamalar mekanik dayanımı en yüksek seçenek; ancak bir kez uygulandıktan sonra rework neredeyse imkânsız hale geliyor, bu nedenle yalnızca bakım gerektirmeyecek uygulamalarda öneriyoruz.

Kaplama uygulamasının kalitesi, malzeme seçimi kadar belirleyici. Püskürtme, daldırma veya seçici kaplama yöntemlerinden hangisini kullandığımız; konnektör, test noktası ve programlama arayüzü gibi kaplama dışında kalması gereken alanların maskelenmesi; ve kaplama sonrası UV kürleme veya ısıl kürleme kontrolü — bunların hepsi nihai koruma kalitesini etkiliyor. SCE Elektronik olarak kaplama sürecini de üretim sürecinin geri kalanıyla aynı titizlikte yürütüyoruz.

Isıl Tasarımda Heat Sink ve Thermal Via Kullanımı

Isı, elektronik bileşenlerin ömrünü belirleyen en kritik faktörlerden biridir. Junction sıcaklığındaki her 10°C artış için bileşen ömrünün yaklaşık yarıya indiğini gösteren Arrhenius modeli, bu konuyu sayısal olarak ortaya koyuyor. Güç elektroniği, motor sürücüleri ve yüksek performanslı işlemci kartlarında ısıl tasarımı ihmal etmek; hem güvenilirlik hem güvenlik açısından ciddi sonuçlar doğuruyor.

SCE Elektronik olarak ısıl tasarımda başvurduğumuz temel teknikleri şöyle açıklayabiliriz:

• Thermal via dizileri: Güç bileşenlerinin pad altına yerleştirilen thermal via’lar, ısıyı üst katmandan alt katmana veya iç bakır düzlemlere aktarıyor. Via çapı ve adımı, termal direnç hesabına göre belirleniyor; genellikle 0.3–0.4 mm çaplı via’ları 1.0–1.2 mm adımla diziyoruz. Via’ların doldurulup doldurulmayacağı ise kaplama ve montaj gereksinimlerine göre kararlaştırılıyor.
• Heat sink seçimi ve montajı: Pasif soğutmanın yeterli olmadığı uygulamalarda heat sink kullanıyoruz. Heat sink montajında termal pat veya termal yapıştırıcı seçimi, temas yüzeyinin düzlüğü ve montaj basıncı termal direnci doğrudan etkiliyor. Yanlış uygulanan bir heat sink, hiç takılmamıştan daha kötü sonuç verebiliyor; bu nedenle montaj sürecini ayrıca kontrol ediyoruz.
• Bakır döşeme optimizasyonu: Güç izlerini geniş tutmak ve ısı yayan bileşenlerin altına büyük bakır poligonlar yerleştirmek, PCB yüzeyinin doğal bir ısı dağıtıcıya dönüşmesini sağlıyor. Bu teknik özellikle LED sürücü ve güç dönüştürücü kartlarında belirgin bir fark yaratıyor.
• Bileşen yerleşim stratejisi: Isı yayan bileşenleri kart üzerinde dengeli dağıtmak, tek bir noktada ısı yığılmasını önlüyor. Yüksek güçlü bileşenleri birbirinin yakınına yerleştirmek; her birinin soğutma kapasitesini diğerinin ısısıyla tüketiyor. Bunu layout aşamasında gözetiyoruz.
• Simülasyon destekli doğrulama: Kritik güç kartlarında termal simülasyon yapıyor, ısı dağılım haritasını prototip üretimi öncesinde inceliyoruz. Simülasyonda öngörülen sıcak noktaları prototip üzerinde termal kamera ile ölçerek tasarımı doğruluyoruz.

Zorlu Ortam Koşullarına Dayanıklı Elektronik Çözümler

Bazı uygulamalarda nem ve ısı yönetimi tek başına yeterli olmuyor. Titreşim, mekanik şok, tuz sisi veya aşırı sıcaklık gibi zorlu ortam koşullarına karşı dayanıklılık, tasarımdan başlayarak bütünsel bir yaklaşım gerektiriyor. Bu tür projelerde IEC 60068 çerçevesindeki çevre testlerini ve MIL-STD-810 gibi askeri standartların gereksinimlerini referans alıyoruz.

Zorlu ortam projelerinde uyguladığımız başlıca teknikler şunlar:

• Titreşim ve şok dayanımı için mekanik sabitleme: Büyük ve ağır bileşenler için ek mekanik sabitleme noktaları tasarlıyoruz. Through-hole bileşenleri lehim noktaları üzerindeki mekanik yükü azaltmak için zaman zaman yapıştırıcı destekle sabitleme yapıyoruz. Konnektörler için strain relief tasarımını zorunlu görüyoruz.
• Tuz sisi ve korozyon koruması: Deniz ve kıyı uygulamalarında yalnızca konformal kaplama yeterli olmuyor; konnektör ve kablo seçimi de korozyon direncine göre yapılıyor. Altın veya nikel kaplı konnektörler bu uygulamalarda standart tercihimiz.
• Geniş sıcaklık aralığı için bileşen kalifikasyonu: -40°C ile +85°C arasında çalışması beklenen kartlarda commercial grade yerine industrial veya automotive grade bileşenler kullanıyoruz. Bu seçim maliyeti artırıyor; ancak saha güvenilirliği açısından başka yolu yok.
• Potting ve enkapsülasyon: Maksimum koruma gereken uygulamalarda kartı epoksi veya poliüretan dolgu malzemesiyle tamamen kaplıyoruz. Bu yöntem nem, toz, kimyasal ve titreşime karşı en kapsamlı korumayı sağlıyor; ancak bakım ve rework imkânını ortadan kaldırdığı için yalnızca uygun uygulamalarda öneriyoruz.

Zorlu ortam projelerinde en sık yaptığımız gözlem şu: Çevre koşulları gereksinimlerini tasarım başlamadan netleştirmek, sonradan yapılacak revizyonların önüne geçiyor. ‘Bunun dışarıda kullanılacağını sonradan öğrendik’ cümlesi, bizim için bir alarm sinyali. Uygulamanın çalışacağı ortamı baştan bilmek, kaplama türünden bileşen kalifikasyonuna, PCB malzeme seçiminden konnektör tercihine kadar pek çok kritik kararı doğrudan şekillendiriyor.

Saha Koşullarına Hazır Elektronik Kart Tasarımı

Nem ve ısı yönetimi, elektronik kart tasarımında çoğunlukla geri planda kalan ama saha güvenilirliğini en çok etkileyen konuların başında geliyor. Konformal kaplama seçiminden thermal via tasarımına, bileşen kalifikasyonundan potting kararına kadar her adım; ürünün hangi ortamda, kaç yıl çalışması bekleneceğine göre şekilleniyor. SCE Elektronik olarak bu kararları müşteriyle birlikte, projenin gerçek gereksinimlerine dayanarak veriyoruz.

Projenizin çevre koşullarını ve dayanıklılık gereksinimlerini birlikte değerlendirmek için SCE Elektronik ile iletişime geçebilirsiniz.
